混凝土路麵快速（sù）修補料（liào）

一、產品簡介

混凝土路麵快速修補料專（zhuān）門針對混凝土路（lù）麵的起砂（shā）、露石、麻麵、空鼓、起皮（pí）、脫殼、裂縫、露筋等病害進（jìn）行及時修補的（de）一種水泥路麵快速修補料（liào），直接塗抹在病害部位即可，具有良好的抗壓性能（néng）和粘接度，可（kě）實現薄層修補，在高速（sù）和高壓的行車狀態下不會出現破碎（suì）和脫落現（xiàn）象。

二、產品特點

施工（gōng）時無需複雜的施工機械和技術（shù）要求，無需長時間的封（fēng）閉交通，施工後2小時左右可開放交通；無需對病害部位（wèi）開挖，可（kě）節省大量的施（shī）工費、材料（liào）費和養護時間，有效的延緩道路病害的擴散和蔓延，延長道路使用壽命；而且修補後與（yǔ）原（yuán）水（shuǐ）泥混凝（níng）土路麵顏（yán）色接近，有較好的美觀度（dù）。

（1）粘接（jiē）性能強

  利用材料本身的粘接能（néng）力和表麵能原理，修補麵與原混凝土反應成統一的整體，從而形成很高粘（zhān）接強度，施工7天後粘接強度可到1.6Mpa，可與各種病害部位粘（zhān）接，粘接能力基本（běn）不受厚度影響，可實現3mm薄層修補，在伸縮、碾壓、推移等外力下而不脫落、不碎裂。

（2）耐久性能好

  較快的（de）早期性能體現和較高的（de）早期強度，且後期不衰減（jiǎn），對很多病（bìng）害部位可做到一次性清理；材料本（běn）身有很強的防水、耐腐蝕和抗紫外線能力，其不（bú）易（yì）老化能力是超過原混凝土（tǔ），性能衰減不會早於原混凝土，不會因老化而失去粘接能力和抗壓強度。

（3）抗壓性能強

  混凝土（tǔ）快速修補料固化後有非常強的抗壓和抗折能力，夏季施工後2h的抗壓強度可達25Mpa，後期強度不斷上升，養護後強度可達55Mpa以上，對病害部位有很好的補強和支（zhī）撐作用，修補厚度3mm即可（kě）達（dá）到（dào）非特殊荷載道路的抗壓要求，在高速和（hé）高壓的行車狀態下不會出現破碎和脫落。

三、產品用途

（1）市政道（dào）路，高速公路等水泥（ní）路麵起砂、露石（shí）、麻麵、空鼓、起（qǐ）皮、脫殼、裂縫、露筋等病害。

（2）收（shōu）費站（zhàn），服務區，加油站水泥混凝土地麵（miàn）, 地下（xià）車庫，工廠地麵等一切混凝土病害路麵，飛（fēi）機場，機場跑道地麵起砂、露石、麻麵、空鼓、起皮、脫殼、裂縫（féng）、露筋等病害。

四、產品檢測依據

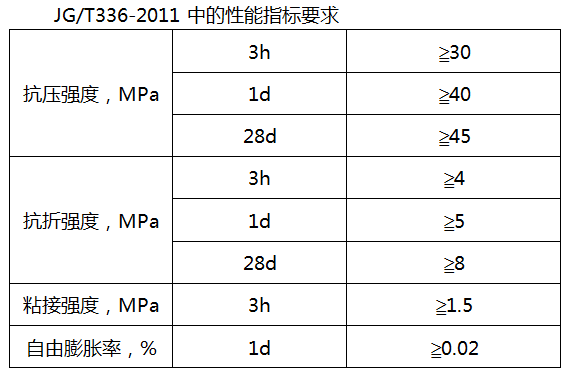

JG/T336-2011 中的（de）性能指標要求

五、施工（gōng）方（fāng）法

（1）基（jī）麵清理：對原結（jié）構混凝（níng）土基麵，用鋼絲刷（shuā）將鬆散物清除徹底，並用空（kōng）壓機或高壓水槍將灰塵（chén）吹淨（jìng）。

（2）基麵浸潤：在澆築前2-3小時將（jiāng）基麵用水充分濕潤並除去明水（shuǐ）。

（3）界麵處理：在基麵上均（jun1）勻塗刷（shuā）一層聚合物類界麵劑。(可以用效果更好)

（4）製拌（bàn）：根據現場修補麵積與修（xiū）補速度，將修補料放入幹淨（jìng）的桶（tǒng）內，幹拌10s後，按產品規定的加水量（15-16%）稱量後，分兩次（cì）加水拌（bàn）和（hé）：第一次加2/3水（shuǐ），拌和30s；第二次加1/3水，拌和150s。冬季施工時，應采用不超（chāo）過65℃的溫水進行拌和，拌和料溫度應在（zài）10℃以上。

（5）修補：用灰刀或抹刀（dāo）將修（xiū）補料均勻（yún）地將破損麵修補平（píng）整、密實。每次製拌的修補料，從製拌開始至修補結束，時間（jiān）不得超過30min。超（chāo）時或和易性（xìng）不滿足澆築要求的修補料，不得繼續使用（yòng）。

（6）養護：修補完即可開始養護，表麵稍（shāo）微幹燥立刻灑水養護，或用塑料條將修補料頂麵覆蓋，然後用草袋完全遮蓋在（zài）塑料條（tiáo）上（shàng）保持（chí）濕潤。常溫下，7天後可結束養生，或根（gēn）據（jù）結構強度（dù）要求和預留試（shì）件（jiàn）強（qiáng）度試驗結果決定是否結束養生。

注（zhù）：大麵積施工需按4/8米預留伸縮縫或做好之（zhī）後（hòu）切割（gē）伸縮縫。

六、包裝（zhuāng）規格及儲存

本品為複合牛皮紙袋，包裝規格為25公斤/袋。

本（běn）品未開封，宜在幹燥、陰涼、通（tōng）風包裝處存放。在正常儲存和（hé）運輸（shū）條件下，保質期為6 個月。
